Detektor izolace

Detektor izolace používá nízkoproudé, vysokonapěťové stejnosměrné zatížení k měření odporu ve vodičích a vinutí motorů, aby detekoval svodové proudy a špatnou nebo poškozenou izolaci, která může vést k jiskření, spálení obvodů a riziku úrazu elektrickým proudem nebo požáru.

Odeslat dotaz

Představení produktu

Co je detektor izolace

Proč si vybrat nás

Inovace

Hledání rozvoje prostřednictvím inovací, vytváření značky prostřednictvím odpovědnosti a vytváření modelu hodnoty pro Dinganda National Enterprise; Od svého založení společnost shromáždila elity v oboru a neustále sledovala rozšiřování rozsahu výroby, racionalizaci struktury produktů a zlepšování systému podnikové kultury, čímž podporovala celkovou sílu podniku.

Kvalitní servis

Společnost má více než 20 zaměstnanců s vysokým/středním technickým vzděláním a prodejní a servisní tým čítající více než 30 lidí; Management vytváří hodnotu, služby zvyšují výhody, kvalita je na prvním místě a dokonalost služeb je filozofií rozvoje společnosti.

Vynikající kvalita

Kunpeng roztahuje křídla a míří za vznešenými cíli; Cesta před námi je plná překážek a cesta se nikdy nezastaví! Naším posláním je udržovat vynikající kvalitu a poskytovat společnosti Anda globální služby. V procesu vývoje neustále přispíváme společnosti vynikajícími produkty, doplňujeme výhody různých sektorů společnosti a společně vytváříme brilantnost!

Diverzifikované produkty

Značka „Ding Anda“ se vyvinula ze společnosti obchodující se sklem v komplexní a výkonný podnik s diverzifikovanými operacemi. Diverzifikovali jsme produkty v oblastech sklářských strojů, chemické značky „Glass Doctor“, integrované výroby a prodeje dveří a oken, inteligentního skladování a logistiky atd.

Vozík s hliníkovým profilem 6 metrů

Název: vykládka hliníkového materiálu obratový vůz
Model: MCUL101
Velikost: 3000mm*860mm*900mm
Vlastní hmotnost: 45 kg

Transportní vozík s hliníkovým profilem

Model: MCUL103
Velikost: 2500 mm * 1340 mm * 850 mm
Vlastní hmotnost: 97 kg
Nosnost: 2-2,5t

6m hliníkový přepravní stojan

Modelka: MCUL104
Velikost: 3000mm*860mm*1800mm
Vlastní hmotnost: 80,2 kg
Nosnost: 2t

Hliníkový přepravní stojan

Model: MCUL105
Velikost: 1500mm*1060mm*1740mm
Vlastní hmotnost: 72,6 kg
Nosnost: 2t

Zařízení pro skladování talířů

Model: MCUL106
Velikost: 1200 mm * 600 mm * 1500 mm
Vlastní hmotnost: 52 kg
Nosnost: 2t

Obrat materiálu oken Auto

Model: MCUL107
Velikost: 1200 mm * 850 mm * 1940 mm
Vlastní hmotnost: 65 kg
Nosnost: 2t

Jednoskleněné dveře Sušící auto

Model: MCUL108
Velikost: 1500mm*1200mm*1740mm
Vlastní hmotnost: 129 kg
Nosnost: 2t

Okenní křídlo Obrat auto

Modelka: MCUL110
Velikost: 1460 mm * 800 mm * 1550 mm
Vlastní hmotnost: 65 kg
Nosnost: 2t

Přepravní stojan na sklo

Modelka: MCUL112
Velikost: 1300 mm * 1200 mm * 1110 mm
Vlastní hmotnost: 62,1 kg
Nosnost: 2t

Typy testů, které může detektor izolace provést

Bodový test čtení
Test Spot Reading je první formou testu izolačního odporu, na kterou se podíváme. Jednoduše připojte kabely megaohmmetru přes testovanou izolaci, aplikujte testovací napětí po nastavenou dobu (max. 10 minut) a získejte měření odporu. Bodové testování je vhodné pro systémy s minimálním nebo nevýznamným dopadem na kapacitu, jako je krátké vedení kabeláže.

Test časové odolnosti
Test časového odporu, běžně známý jako test dielektrické absorpce, je další metodou měření izolačního odporu. Vyžaduje to spuštění 10-minutového testu. Měření se provádí každých 10 sekund během první minuty, kdy má absorpční proud největší vliv na odpor. Měření se provádějí jednou za minutu po první minutě.
Při vykreslování zjištění byste měli pozorovat křivku, která začíná přiměřeně rychle a pak během doby testování postupně stoupá. Vlhkost, špína nebo jiné příčiny mohou poškodit vaši izolaci, pokud je křivka obecně plochá nebo začne během testu klesat. Tento test je nejlepší pro velké točivé elektrické stroje.

Test krokového napětí
Test krokového napětí je třetí způsob. Tento test se běžněji používá v novějších zařízeních pro testování izolace. Znamená to porovnat výsledky alespoň dvou nebo více zkušebních napětí. Zkouška začíná nízkým počátečním zkušebním napětím. Měření se provádí v předem stanovenou dobu, obvykle jednu minutu, a poté se testovací napětí zvýší. Obvykle je tento nárůst pětinásobkem původního napětí. Tento postup lze mnohokrát opakovat, přičemž měření proběhnou po jedné minutě a zkušební napětí se zvýší v poměru pět ku jedné oproti předchozímu napětí.
Test step Voltage je určen k vyvolání elektrického napětí na vnitřních lomech izolace a k detekci možných poruch, které by nebyly odhaleny testováním nižším napětím. Suchá, čistá a ve výborném fyzickém stavu izolace by měla poskytovat přibližně stejné hodnoty odporu v rozsahu napětí.

Proč potřebuji detektor izolace?

Izolační detektory jsou oblíbené pro tři hlavní aplikace:
• Testování stavu nebo integrity elektrických vodičů
• Testování vinutí motoru
• Testování elektronických zařízení
Zkouška izolace se provádí na vodičích, aby se ověřila jejich odolnost vůči toku proudu a svodům proudu. Zkušební napětí je aplikováno pomocí detektoru izolace přes vodič, aby se změřilo množství proudu, který jím protéká, čímž se prokáže, zda je izolace ve vodiči v dobrém stavu nebo ne.
U motorů je nutné otestovat izolaci vinutí, abyste se ujistili, že faktory prostředí, jako je vlhkost, vysoká vlhkost a nečistoty, neovlivnily kvalitu vinutí. Zkušební napětí 500 V až 1000 V se aplikuje na vinutí, pokud je odpor 10 MΩ nebo větší, než je izolace vinutí ve výborném stavu.

Jaké jsou funkce detektoru izolace?

1. Měření izolačního odporu:Jeho hlavní funkcí je měření izolačního odporu elektrických izolátorů. Využívá napětí a proud k výpočtu odporu přivedením vysokého stejnosměrného napětí přes izolátor a měřením výsledného proudu. Toto měření pomáhá určit stav a účinnost izolace.

2. Volitelné zkušební napětí:Mnoho detektorů izolace umožňuje uživatelům vybrat různá testovací napětí podle typu a jmenovité hodnoty testované izolace. Různé izolační materiály vyžadují specifická zkušební napětí pro přesné vyhodnocení jejich izolačního odporu.

3. Rozsah odporu:Detektor izolace poskytuje širokou škálu funkcí měření odporu pro různé izolační systémy.

4. Polarizační index (PI) a poměr dielektrické absorpce (DAR):Některé detektory izolace poskytují další funkce, jako je měření PI a DAR. Polarizační index udává schopnost izolantu zotavit se po vysokonapěťové zátěžové zkoušce, zatímco poměr dielektrické absorpce měří schopnost izolantu udržet elektrický náboj v průběhu času.

5. Automatické vybíjení:Izolační detektory mají obvykle funkci automatického vybíjení, která dokáže po dokončení měření izolačního odporu bezpečně vybít zbytkové napětí v testovaném zařízení nebo systému.

Jak funguje izolační detektor?

Aplikace napětí:Testery izolace generují vysoká stejnosměrná napětí, typicky v rozmezí od několika stovek voltů do tisíců voltů, v závislosti na testované izolaci. Na testovaný izolátor je přivedeno napětí.

Měření izolačního odporu:Při použití vysokého napětí protéká izolačním materiálem malý proud. Testery izolace používají citlivé vnitřní obvody k přesnému měření tohoto proudu.

Výpočet Ohmova zákona:Tester izolace používá k výpočtu izolačního odporu Ohmův zákon. Měřením proudu a znalostí použitého napětí může tester určit izolační odpor.

Displej a odečet:Tester izolace poskytuje digitální displej nebo odečet, který ukazuje naměřený izolační odpor v megaohmech (MΩ) nebo gigaohmech (GΩ). Tato hodnota udává kvalitu a stav izolace.

Vybití kapacitní zátěže:Po dokončení měření izolačního odporu mají některé testery izolace funkci automatického vybíjení. Bezpečně vybíjí veškeré zbytkové napětí, které může existovat v kapacitních zátěžích, zajišťuje bezpečnost techniků a zabraňuje potenciálnímu úrazu elektrickým proudem.

Jaký je rozdíl mezi detektorem izolace a testem Megger?

Tyto dva se často používají zaměnitelně a oba odkazují na měření izolačního odporu pomocí testeru izolace nebo megaohmmetru. Mezi těmito dvěma je však malý rozdíl:
Testování izolace:Termín "testování izolace" je široký a obecný odkaz na proces měření izolačního odporu. Zahrnuje měření izolačního odporu různých elektrických součástí a systémů pomocí jakéhokoli vhodného testeru izolace, včetně megaohmmetru.
Testování Megger:Termín "megger testování" se vztahuje konkrétně na testování izolačního odporu pomocí značky izolačního testeru zvaného megaohmmetr. Termín "megger test" se stal synonymem pro testování izolačního odporu, zejména pokud jde o použití izolačních přístrojů.

Princip izolačního detektoru?

Princip činnosti testeru izolačního odporu je založen na skutečnosti, že izolační materiály mají velmi vysokou odolnost vůči elektrickému proudu.

Testery izolačního odporu využívají vysokonapěťový stejnosměrný signál, který se přivádí na testovaný izolátor, a následně měří proud, který prochází izolátorem. Tester pak vypočítá izolační odpor vydělením použitého napětí naměřeným proudem.

Testery mají obvykle řadu nastavení napětí v závislosti na typu testované izolace. Například nastavení nižšího napětí lze použít pro testování nízkonapěťových kabelů, zatímco nastavení vyššího napětí lze použít pro testování vysokonapěťových kabelů nebo motorů.

Kromě měření izolačního odporu mohou některé testery izolačního odporu měřit i další parametry, jako je polarizační index (PI) a poměr dielektrické absorpce (DAR), které mohou poskytnout další informace o stavu izolace.

Je důležité si uvědomit, že testování izolačního odporu by mělo být prováděno pouze kvalifikovaným personálem a měla by být přijata příslušná bezpečnostní opatření, aby nedošlo ke zranění nebo poškození zařízení.

Bezpečnostní opatření pro detektor izolace

Příprava před testováním

Ujistěte se, že testované elektrické zařízení bylo odpojeno od napájení a ujistěte se, že je zařízení zcela bez napětí. Zkontrolujte, zda je vypínač elektrického zařízení vypnutý a odpojte všechny zástrčky.

Kalibrace přístroje

Používejte profesionální přístroje na testování izolačního odporu, jako jsou multimetry a testery izolačního odporu, a proveďte přesnou kalibraci, abyste zajistili přesnost výsledků testů.

Testovací prostředí

Vyhněte se testování v prostředí s vysokou vlhkostí nebo nízkou teplotou, abyste předešli interferenci s výsledky testů.

Zkušební provoz

Zvolte vhodné zkušební napětí a čas. Nadměrné napětí nebo čas mohou způsobit poškození izolačního materiálu zařízení. Věnujte pozornost změnám izolačního odporu a výsledky testu včas zaznamenejte.

Bezpečnostní opatření

Během procesu testování by měl testovací personál nosit bavlněné pracovní oděvy s dlouhými rukávy a izolovanou obuv, nosit ochrannou přilbu a operátor by měl stát na izolované podložce. Je zakázáno používat měřiče izolačního odporu při blesku nebo v blízkosti vysokonapěťových zařízení, aby se předešlo nebezpečí.

Naše továrna

Společnost DingAnDa byla založena v roce 1997 a sídlí v Tianjinu, logistickém centru města severní Číny. Po více než 20 letech vývoje se značka „Ding Anda“ vyvinula ze společnosti obchodující se sklem v komplexní a výkonný podnik s diverzifikovanými operacemi. Diverzifikovali jsme produkty v oblastech sklářských strojů, chemické značky „Glass Doctor“, integrované výroby a prodeje dveří a oken, inteligentního skladování a logistiky atd.; Centrála se nachází v krásném městě Tianjin, které se rozléhá po celé zemi se třemi hlavními průmyslovými odvětvími: sklářství, dveře a okna a skladování. Do zámoří se prodává prostřednictvím přístavů Qingdao a Tianjin Linhai.
Hledání rozvoje prostřednictvím inovací, vytváření značky prostřednictvím odpovědnosti a vytváření modelu hodnoty pro Dinganda National Enterprise; Od svého založení společnost shromáždila elity v oboru a neustále sledovala rozšiřování rozsahu výroby, racionalizaci struktury produktů a zlepšování systému podnikové kultury, čímž podporovala celkovou sílu podniku.
Továrna se rozkládá na ploše 20 000 metrů čtverečních a má přiměřenou strukturu talentů, s několika strojními, elektrotechniky a doktoráty chemického inženýrství jako technickou páteří. Zaměstnává více než 20 zaměstnanců s vysokým/středně pokročilými technickými tituly a prodejní a servisní tým čítá více než 30 lidí; Management vytváří hodnotu, služby zvyšují výhody, kvalita je na prvním místě a dokonalost služeb je filozofií rozvoje společnosti.

Osvědčení

Video

FAQ

Otázka: Jak vybrat vhodný detektor izolace?

Odpověď: Výběr vhodného detektoru izolace vyžaduje zvážení faktorů, jako je rozsah měření, přesnost měření, úroveň výstupního napětí a výstupní zkratový proud. Zároveň je také nutné vybírat podle vlastností testovaného produktu a testovacího prostředí.

Otázka: Jaká je hlavní funkce detektoru izolace?

A: Hlavní funkcí izolačního detektoru je měření izolačního odporu. Zároveň může měřit parametry, jako je poměr absorpce a polarizační index, a komplexně tak vyhodnotit izolační výkon.

Otázka: Jaký je při měření kapacitního odporu zátěže vztah mezi výstupním zkratovým proudem izolačního detektoru a naměřenými údaji?

A: Velikost zkratového proudu na výstupu izolačního detektoru může odrážet velikost vnitřního odporu vnitřního výstupního vysokonapěťového zdroje přístroje. Když má testovaný výrobek kapacitu, vysokonapěťový zdroj v detektoru izolace nabíjí kondenzátor přes jeho vnitřní odpor na začátku testu a postupně nabíjí napětí na jmenovitou výstupní hodnotu vysokého napětí detektoru izolace. Pokud je hodnota kapacity testovaného produktu velmi velká nebo vnitřní odpor vysokonapěťového zdroje velmi velký, proces nabíjení bude trvat déle. Zároveň bude naměřená hodnota odporu menší vlivem nabíjecího proudu kondenzátoru.

Otázka: Proč je nutné při měření izolace měřit absorpční poměr a index polarizace?

Odpověď: Při testování izolace nemůže hodnota izolačního odporu v určitém okamžiku plně odrážet izolační vlastnosti testovaného produktu. Na jedné straně u izolačních materiálů se stejným výkonem je izolační odpor malý, když je objem velký, a izolační odpor je velký, když je objem malý. Na druhou stranu, po přivedení vysokého napětí bude mít izolační materiál proces absorpce náboje a polarizace. Pro stanovení izolačního stavu je proto nutné změřit absorpční poměr (poměr R60s k R15s) a polarizační index (poměr R10min k R1min).

Otázka: Jakou roli hraje svorka "G" v detektoru izolace?

A: Svorka "G" je stínící svorka, která se používá k eliminaci vlivu vlhkosti a nečistot v testovacím prostředí na výsledky měření. Obchází proud unikající z povrchu testovaného výrobku tak, aby svodový proud neprocházel testovacím obvodem přístroje, čímž se eliminuje chyba způsobená svodovým proudem.

Q: Za jakých okolností je nutné použít svorku "G" detektoru izolace?

Odpověď: Ve vysokonapěťovém testovacím prostředí s vysokým odporem, zvláště když je povrch testovaného produktu vlhký a vážně znečištěný, je třeba použít svorku "G", aby se odstranila chyba způsobená svodovým proudem.

Otázka: Jaký vliv bude mít nízké napětí baterie detektoru izolace na výsledky měření?

Odpověď: Nízké napětí baterie způsobí, že obvod nebude správně fungovat, takže naměřené hodnoty jsou nepřesné.

Otázka: Jak správně zapojit testovací vodiče detektoru izolace?

A: Svorky "L", "G" a "E" detektoru izolace by měly být správně připojeny, aby se předešlo nesprávnému připojení nebo připojení vodičů "G", "L" a vodičů "G", "E" k dva konce testovaného produktu.

Otázka: Co je detektor izolace?

Odpověď: Detektor izolace je přístroj používaný k měření izolačního odporu elektrického zařízení a k vyhodnocení izolačního výkonu zařízení.

Otázka: Lze megaohmmetr použít k přímému měření živě testovaného produktu?

Odpověď: Pro osobní bezpečnost a normální testování není v zásadě povoleno měřit produkt testovaný v reálném čase. Živé měření má za následek nejen nepřesné výsledky, ale může také způsobit nebezpečí pro testery.

Otázka: Jaký je princip izolačního detektoru pro generování vysokonapěťového stejnosměrného proudu?

Odpověď: Na základě principu stejnosměrné konverze používá detektor izolace zesilovací obvod ke zvýšení nižšího napájecího napětí na vyšší výstupní stejnosměrné napětí. Přestože je vysoké napětí vysoké, výstupní výkon je malý.

Q: Jaké jsou důvody nepřesných měření izolačních detektorů?

Odpověď: Důvody nepřesných měření mohou zahrnovat nedostatečné napětí baterie, nesprávný způsob připojení testovací linky, nepřipojená svorka "G", nadměrné rušení, lidské chyby čtení a nadměrné chyby v samotném přístroji.

Otázka: Proč při měření izolačního odporu hodně poklesne napětí naměřené ručičkovým multimetrem, zatímco digitálním multimetrem ne?

Odpověď: Je to proto, že vnitřní odpor ručkového multimetru je malý, zatímco vnitřní odpor digitálního multimetru je relativně velký. Při měření ručičkovým multimetrem kvůli malému vnitřnímu odporu výstupní napětí na svorce LE detektoru izolace hodně klesá a při běžném provozu není výstupním napětím. Digitální multimetr může měřit výstupní napětí přesněji.

Otázka: Jaké přípravy jsou nutné před použitím detektoru izolace?

Odpověď: Před použitím musíte zkontrolovat, zda je baterie detektoru izolace dostatečná, zda je testovací vedení správně připojeno a zda je přístroj v normálním provozním stavu. Zároveň se také musíte ujistit, že testovaný produkt je vypnutý a v bezpečném stavu.

Otázka: Jak dlouhý je kalibrační cyklus detektoru izolace?

Odpověď: Kalibrační cyklus detektoru izolace by měl být stanoven podle frekvence používání a požadavků na přesnost měření. Obecně lze říci, že pro zajištění přesnosti výsledků měření se doporučuje kalibrace jednou ročně.

Otázka: Detektor izolace náhle ukazuje pokles hodnoty odporu a rychlé výkyvy během procesu měření. Jaký může být důvod?

Odpověď: Může to být způsobeno vybitím a vznícením některých částí testovacího systému. Je nutné zkontrolovat, zda nedochází k průraznému výboji nebo oblouku v testovací lince, testovaném produktu a samotném přístroji.

Otázka: Jaké jsou požadavky na skladovací prostředí detektoru izolace?

Odpověď: Detektor izolace by měl být skladován v suchém, větraném, nekorozivním plynovém prostředí. Vyhněte se dlouhodobému vystavení prostředí s vysokou nebo nízkou teplotou, aby nedošlo k ovlivnění výkonu a přesnosti přístroje.

Otázka: Jaké jsou způsoby údržby a údržby detektoru izolace?

Odpověď: Mezi metody údržby a údržby detektoru izolace patří pravidelné čištění povrchu přístroje, kontrola neporušenosti testovací linky, výměna poškozených dílů a pravidelná kalibrace. Zároveň je třeba dbát na to, aby nedošlo k poškození nástroje, jako je náraz nebo pád.

Otázka: Jaké faktory prostředí ovlivňují hodnoty detektoru izolace?

Odpověď: Hodnoty detektoru izolace mohou být ovlivněny faktory prostředí, jako je okolní teplota, vlhkost, elektromagnetické rušení a stav povrchu testovaného produktu. Proto je nutné snažit se eliminovat vliv těchto faktorů pro získání přesných výsledků při měření.

Otázka: Jak posoudit, zda jsou výsledky měření izolačního detektoru spolehlivé?

Odpověď: Spolehlivost výsledků měření izolačního detektoru lze vyhodnotit porovnáním konzistence vícenásobných výsledků měření, porovnáním s jinými metodami měření a odkazem na příslušné normy a specifikace. Zároveň je také nutné zkontrolovat, zda samotný přístroj nemá poruchu nebo není chyba příliš velká.

Populární Tagy: detektor izolace, Čína výrobci izolačních detektorů, dodavatelé, továrna

Dvojice

Další

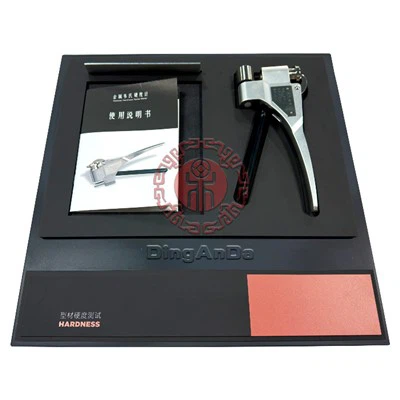

Tvrdoměr
